LF SONATA 1.6 T-GDI 팝맵 작업

언리미티드 입니다.



금일 작업은 LF 소나타 2016년식 1.6 T-GDI 모델의 스테이지1 및 팝맵 작업 입니다.

군산에서 진행한 작업이고, 자정 무렵에 도착해서 진행 했습니다.



처음에 ECU 파악을 잘못해서 진행이 계속 늦어졌습니다.

새벽에 도착해서 진행하려다보니 ECU 모델을 착각해서 꽤 오래 시간이 늦어졌네요...

일단 차량 외부 상태를 확인하고... ECU를 추출 합니다.

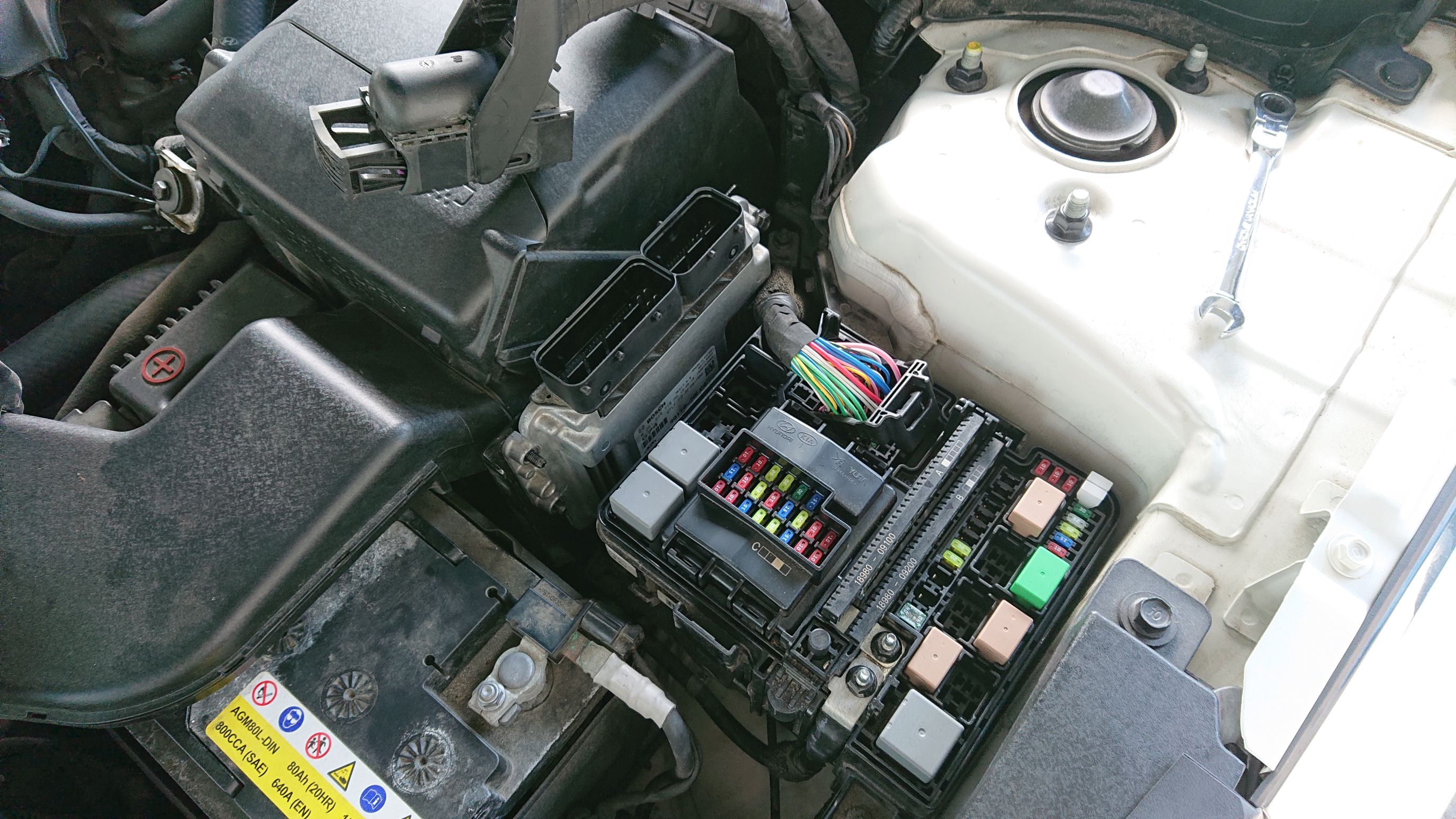

작업 시간이 너무 늦어져서 오전에 작업에 들어갑니다. 엔진룸에서 ECU 추출 작업에 들어갑니다. ecu는 배터리 옆에 있으며, 엔진룸 퓨즈박스를 열고 케이블을 이동시켜야 수월하게 빠집니다.



BOSCH 사의 MED17.9.8 모델 입니다. 이제 이 ECU 오픈 작업을 합니다.

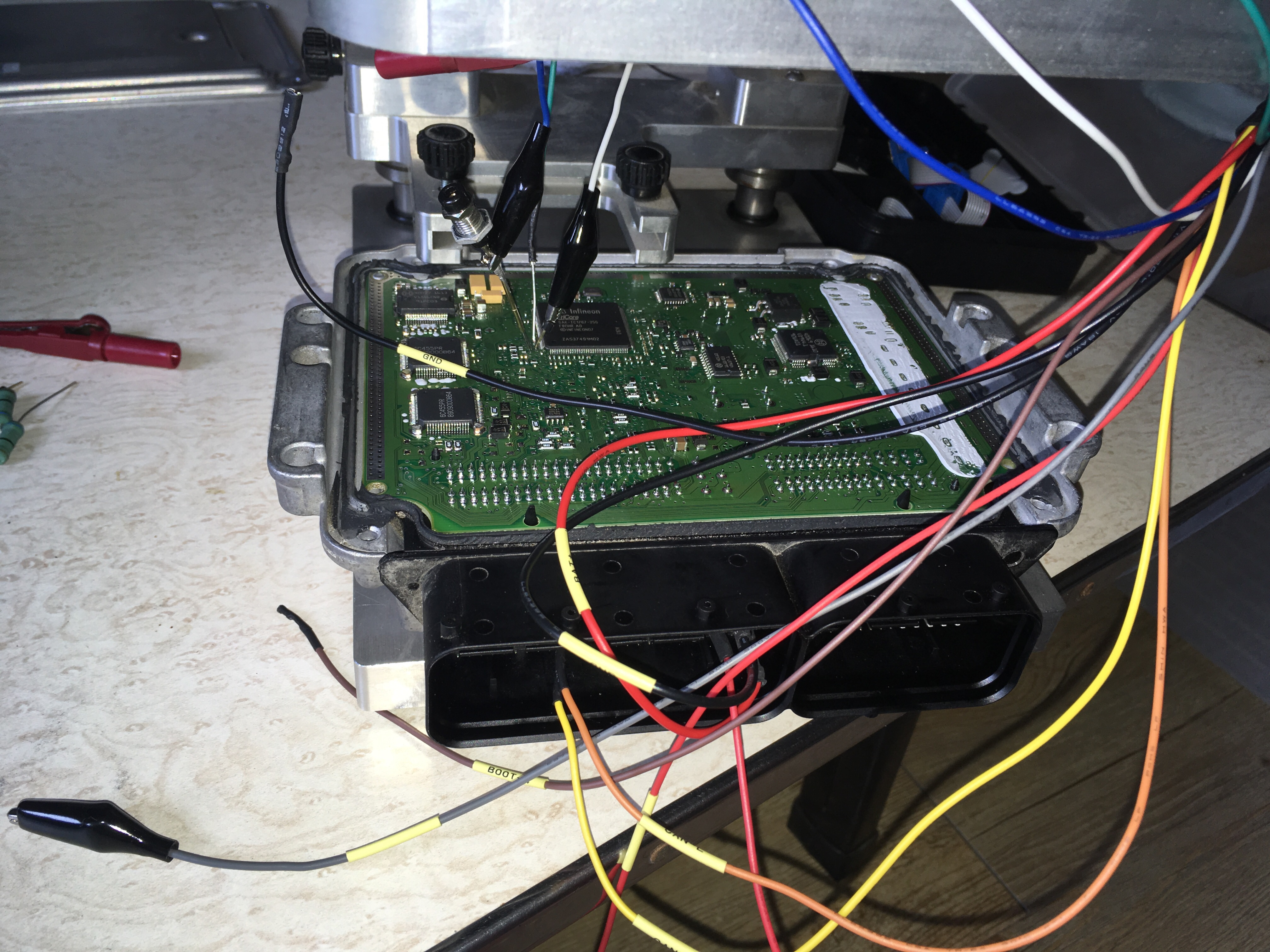

 잘 열어서 작업을 진행합니다. 핀을 물려 작업하는 방식과 다르게 직접 기판 내에 핀을 잡고 진행해야 합니다.



 생각을 못하고 도구를 챙겨가지 못했던지라... 오만 잡다한 것들을 써가면서 겨우 핀 연결합니다. 출장 작업은 이래서 미리 준비가 필요한데... 이렇게 작업할 걸 예상 못했던지라 꽤 힘겹게 작업을 진행합니다 ㅠㅜ

 데이터를 읽어서 재구성하고 이 상태로 재입력 합니다.



 작업을 마친 후 간단히 커넥터를 연결하여 맵 상태를 확인해 봅니다.





 팝 테스트 마치고 ECU를 정상대로 장착하고 작업을 마칩니다.
